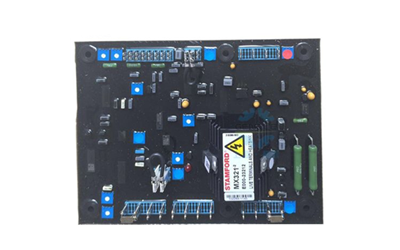

MX321调压板（AVR）

Stamford™

MX321模拟三相感应自动电压调节器(AVR)以永磁发电机(PMG)供电，可隔离非线性负载的影响，提高电机启动性能并维持短路电流。MX321调压板是斯坦福^®S6和HC6系列交流发电机的标准配置，也可作为整个斯坦福发电机的选件提供。请从康明斯授权经销商处购买，以确保买到正品MX321调压板。

传感输入

∎电压：190-264V交流功率，2或3相

∎频率：50-60 Hz标称值

电源输入（PMG）

∎电压：170-220V交流电压较高，3相，3线

∎电流：3A/phase

∎频率：100-120 Hz标称值

输出

∎电压：较大120V直流

∎电流：连续3.7A，间歇性6A，持续10秒。

∎电阻：较小15欧姆

∎调节：±0.5%，RMS与4%的发动机控制

∎热漂移：AVR环境温度每变化1℃，则为0.02%。

∎外部电压调整：±10%，带5 k欧姆1瓦微调器。

低频保护

∎设定点：95%Hz

∎谐波：100-300%下降至30Hz

∎较高的停留时间：20%V/S恢复

∎单位功耗：较大18瓦

特点

MX321是一个三相感应自动调压器，是无刷发电机励磁系统的一部分。励磁功率来自于一个三相永磁发电机(PMG),以使AVR控制电路免受非线性负载的影响，并减少对发电机端子的射频干扰。持续的发电机短路电流是PMG系统的另一个特性。

AVR感知主发电机绕组中的电压，并控制励磁，使发电机输出电压保持在规定的范围内，补偿发电机的负载、速度、温度和功率因数。采用三相均方根传感技术进行了较好的电压调节。
